Ifølge Werth tilbyr selskapet sannsynligvis verdens største utvalg av sensorer, som muliggjør komplette målinger med enestående hastigheter. Foto: Werth

Werth multisensorsystemer er ideelle for måling av arbeidsstykker i elektronikk-, presisjonsmekanikk- og optikkindustrien. Et eksempel er måling av perforerte glassplater, som produseres i hele panelet i en størrelse på cirka 600 mm × 600 mm med opptil 1 million ekstremt små hull (TGV). De enkelte mønstrene separeres så, metallisk belegges og brukes til avansert pakking, det vil si stabling av kretser i brikkeproduksjon. En 100 prosent måling av posisjon, diameter (≤ 100 µm), form og orientering av boringene er nødvendig. Glassplatens planhet og tykkelse må også bestemmes.

Rask metode

Metrologiske utfordringer ligger i den strukturelle oppløsningen som kreves for å fange opp borediameter og støpeform med et svært stort antall boringer, hvor det kreves en betydelig høyere målehastighet enn ved konvensjonell bildebehandling.

Werth VideoCheck HA er spesialdesignet for måling av presisjonsarbeidsstykker med toleranser i mikrometerområdet. Den patenterte Raster Scanning HD-driftsmodusen muliggjør automatisk fangst av store områder med små geometriske elementer med høy nøyaktighet, og oppfyller dermed kravene til oppløsning og målehastighet på en unik måte. Resultatet er et totalbilde med en oppløsning på opptil 20.000 megapiksler. Posisjonen, diameteren og formen for opptil 1 million boringer kan måles og evalueres i serie på mindre enn 15 minutter. Dette gjør rasterskanning HD mange ganger raskere enn konvensjonelle målemetoder.

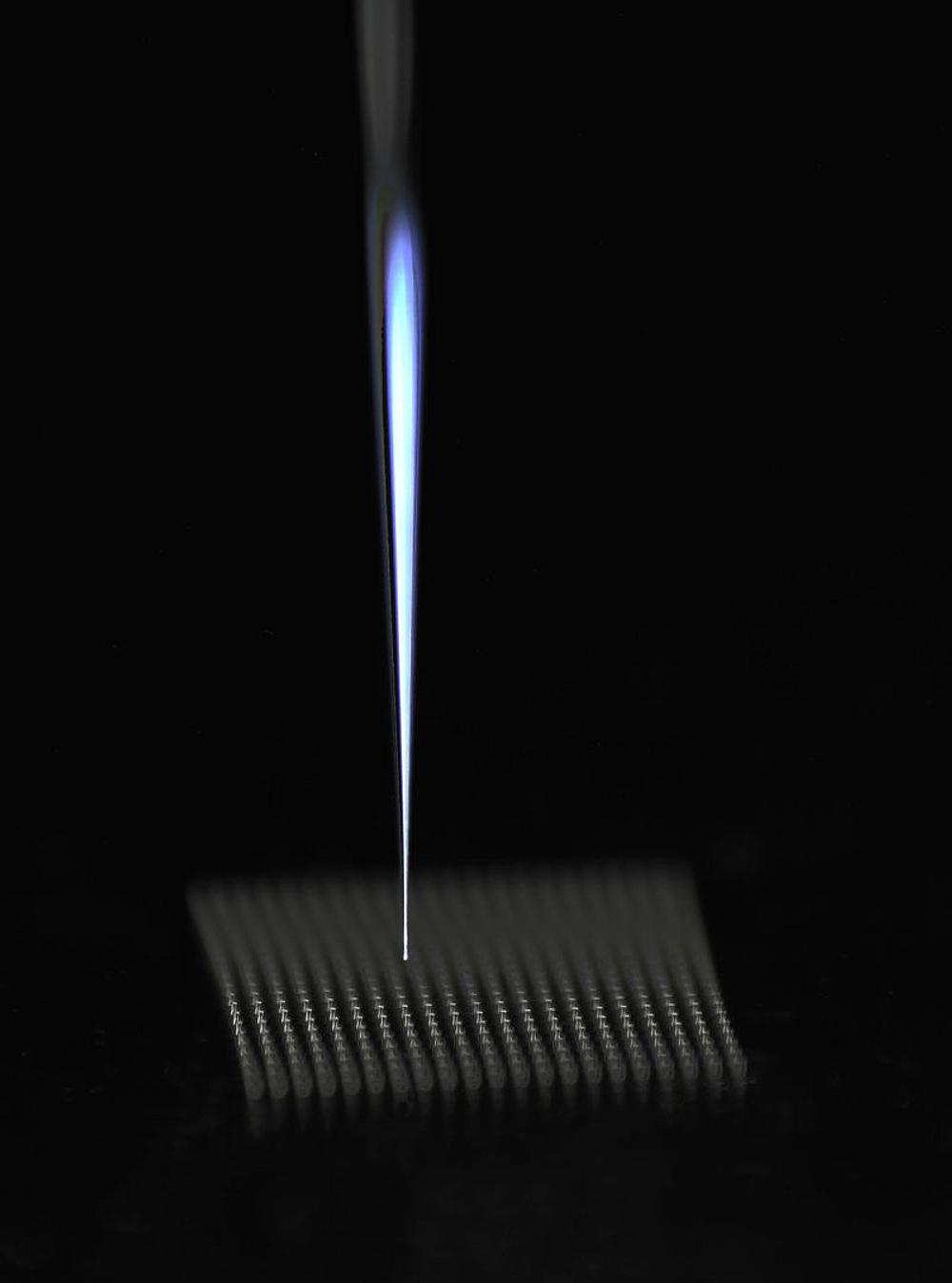

Werth Fiber Probe med 20 µm pennespiss for måling av 40 µm boringer. Foto: Werth

Vellykket probe

Ifølge Werth tilbyr selskapet sannsynligvis verdens største utvalg av sensorer, som muliggjør komplette målinger med enestående hastigheter. Den patenterte Werth Fiber Probe skal være ideell for måling av formfeil ved forskjellige høyder av boringen og regnes med sin glasspennspiss (diameter ≥ 20 µm) som verdens mest vellykkede probe. I tillegg brukes Chromatic Focus Point-sensoren for å måle tykkelsen og flatheten til glassplatene (glasstykkelse ≥ 200 µm). Avstanden bestemmes via fargen på det reflekterte lyset, som også muliggjør målinger på reflekterende og transparente overflater for beleggtykkelsesmålinger.

Werth forhandles av ABC-Maskin AS.

For mer informasjon se: www.abc-maskin.no og www.werthinc.com
